안드로이드 #4 : 레이아웃 230302

LinearLayout

- 선형으로 배치



- LinearLayout은 뷰를 가로나 세로 방향으로 나열하는 레이아웃

- orientation 속성에 horizontal이나 vertical값으로 방향을 지정



- layout_weight 속성 : 여백을 채움

    ▶뷰 1개로 전체 여백을 채움.

        android:layout_weight="1"             ==> 100%라는 의미

    ▶여러 개로 여백을 나누어 채우기

        layout_weight 속성에 지정한 숫자는 가중치

        layout_weight값을 각각 1과 3으로 선언했다면 가로 여백을 각각 1/4만큼, 3/4만큼 나누어 차지



- gravity, layout_gravity 속성

    ▶뷰를 정렬

    ▶gravity 속성의 정렬 대상은 콘텐츠

    ▶layout_gravity는 뷰 자체를 정렬하는 속성

---

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="BUTTON1"
        android:backgroundTint="#FF00E6" />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="BUTTON2" />

</LinearLayout>

LinearLayout 실습 (버튼 2개) 예제

---

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="BUTTON1"
        android:backgroundTint="#FF00E6"
        android:layout_weight="1"/>
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="BUTTON2" />

</LinearLayout>

LinearLayout & layout_weight속성 실습 (버튼 2개) 예제

---

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="BUTTON1"
        android:backgroundTint="#FF00E6"
        android:layout_weight="1"/>
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="BUTTON2"
        android:layout_weight="3"/>

</LinearLayout>

LinearLayout & layout_weight속성 실습 (버튼 2개) 예제2

---

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="BUTTON1"
            android:backgroundTint="#FF00E6"
            android:layout_weight="1"/>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="BUTTON2"
            android:layout_weight="3"/>
    </LinearLayout>

    <Button
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="BUTTON3"
        android:backgroundTint="#FF00E6"
        android:layout_weight="1"/>
    <Button
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="BUTTON4"/>

</LinearLayout>

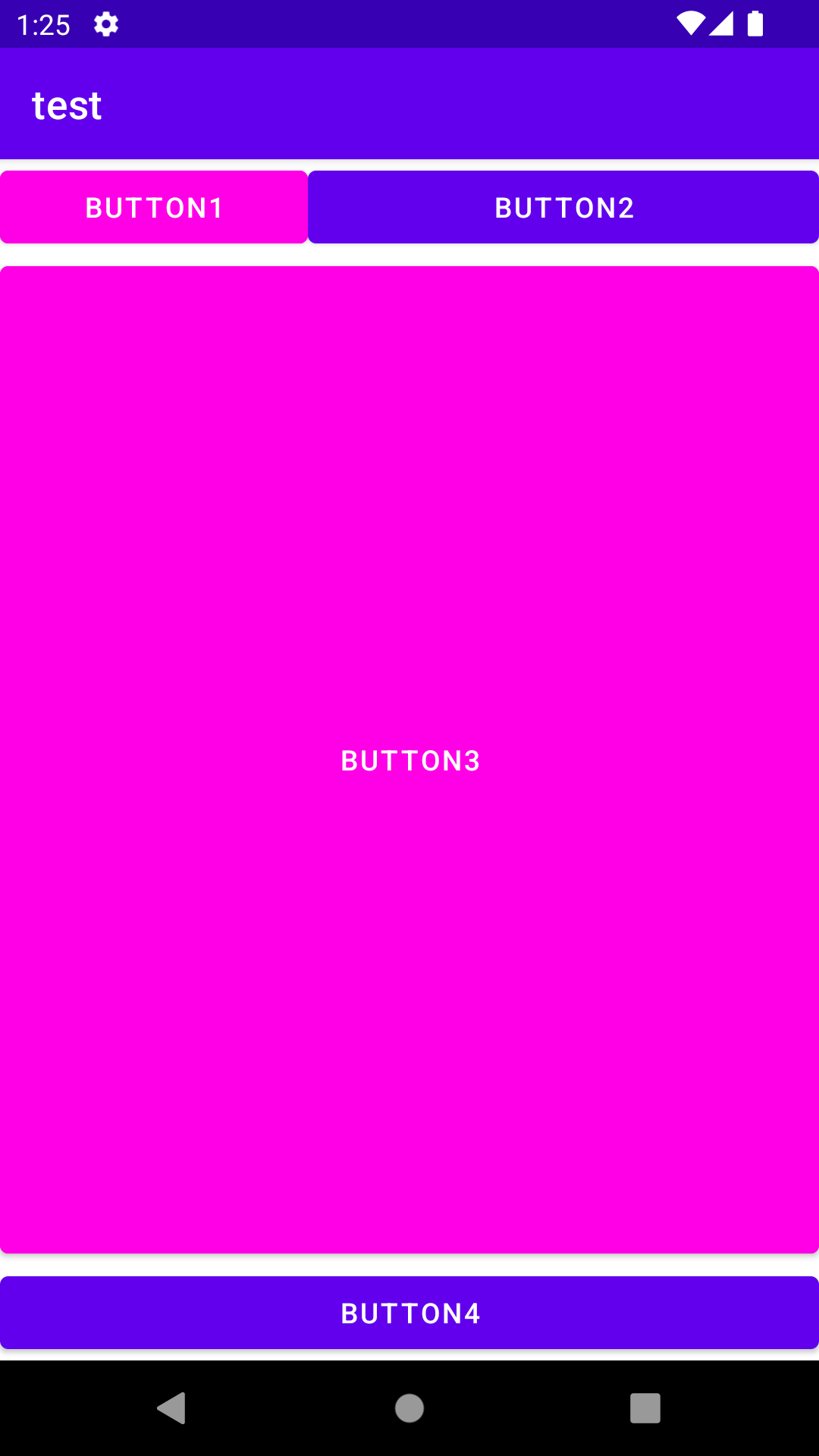

중첩된 레이아웃에서 여백 채우기 예제

---

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <Button
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:text="BUTTON1"
        android:backgroundTint="#FF00E6"/>
    <Button
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:text="BUTTON2"/>
    <Button
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:text="BUTTON3"
        android:backgroundTint="#FF00E6"/>
</LinearLayout>

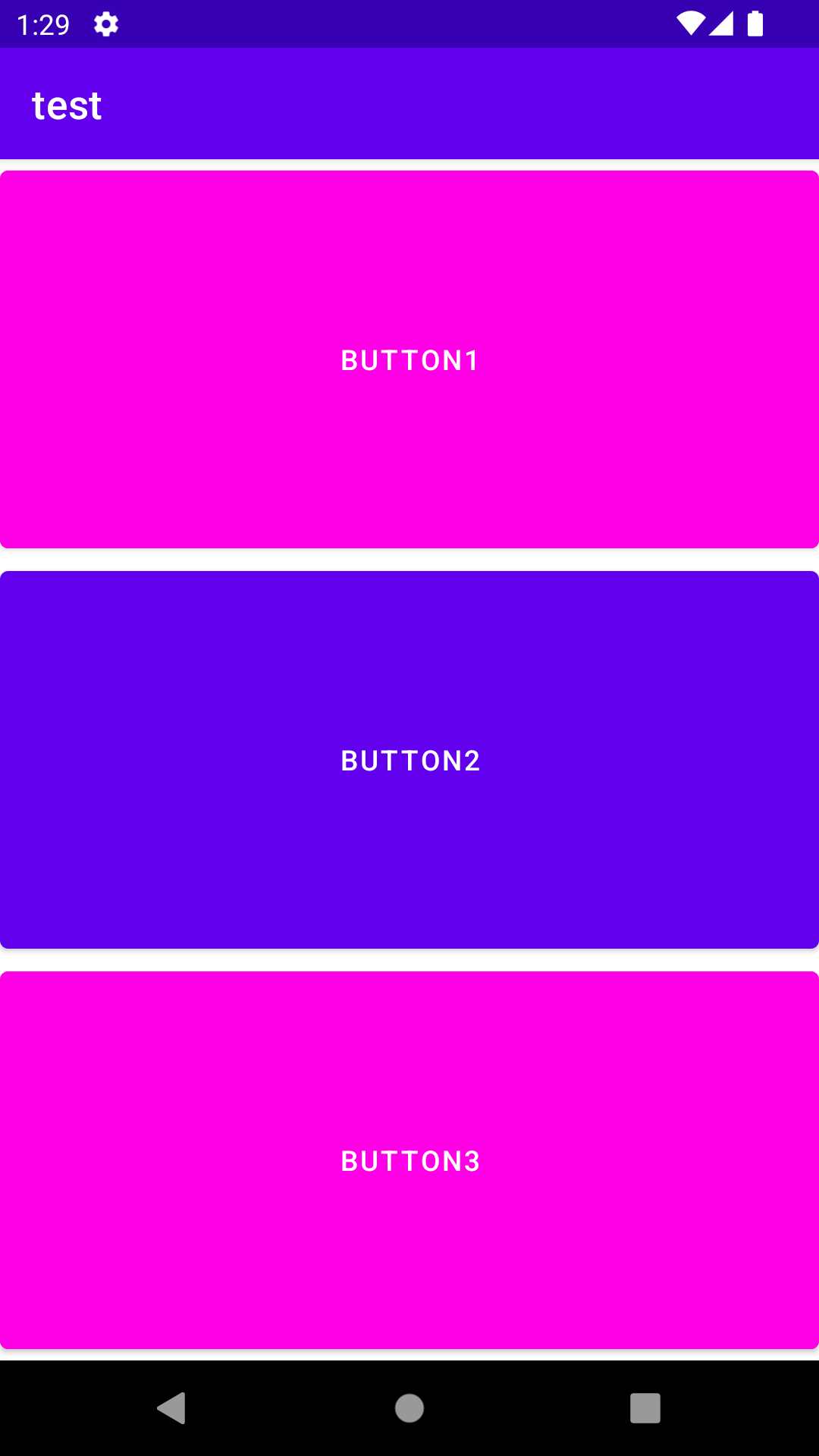

여백 채우기로 뷰의 크기 설정하기 예제

---

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <TextView
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:background="#FFFF00"
        android:textSize="15dp"
        android:textStyle="bold"
        android:textColor="#FFFFFF"
        android:text="HelloWorld"
        android:gravity="right|bottom"
        android:layout_gravity="center_horizontal" />

</LinearLayout>

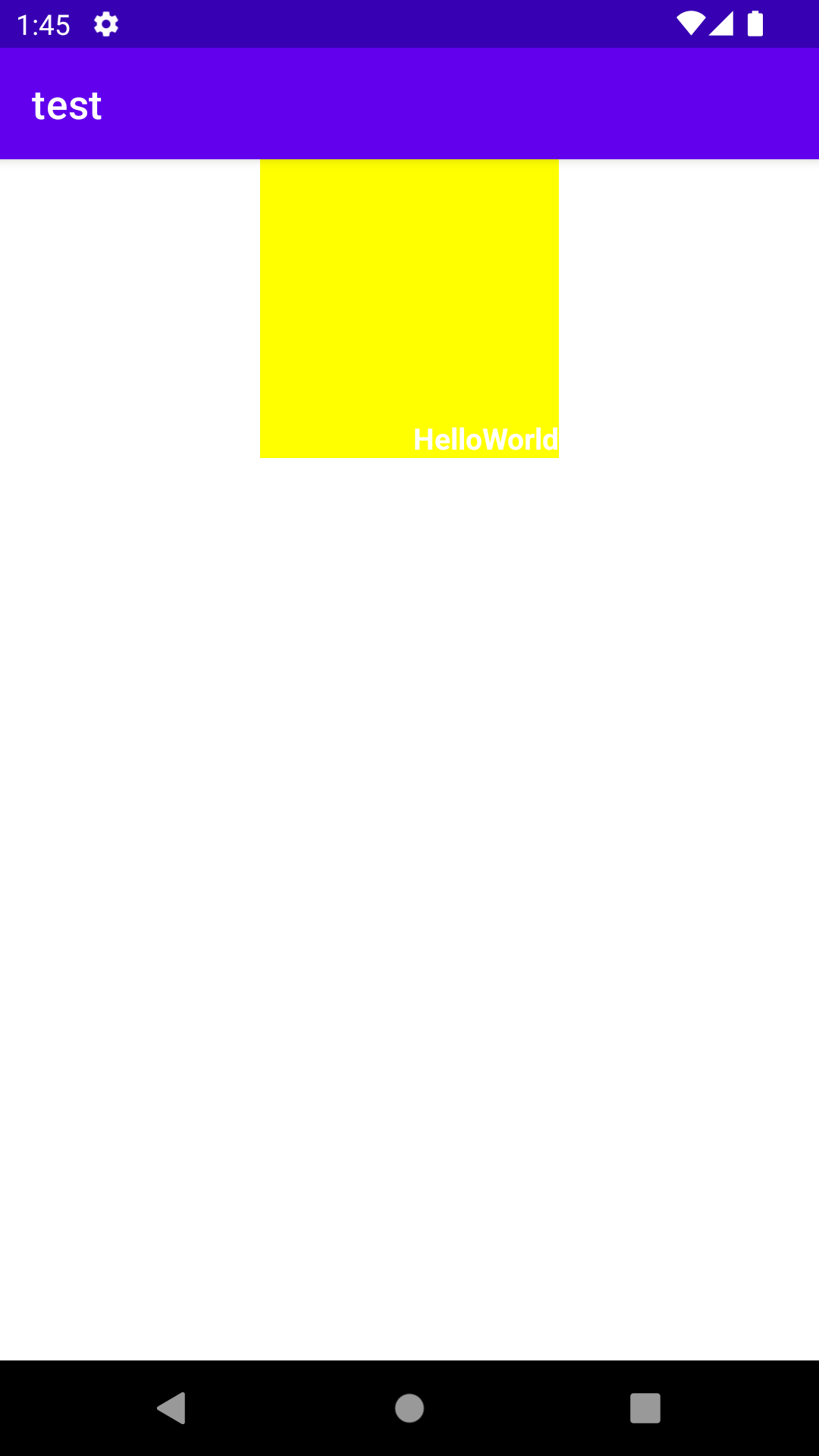

gravity, layout_gravity 속성 예제

---

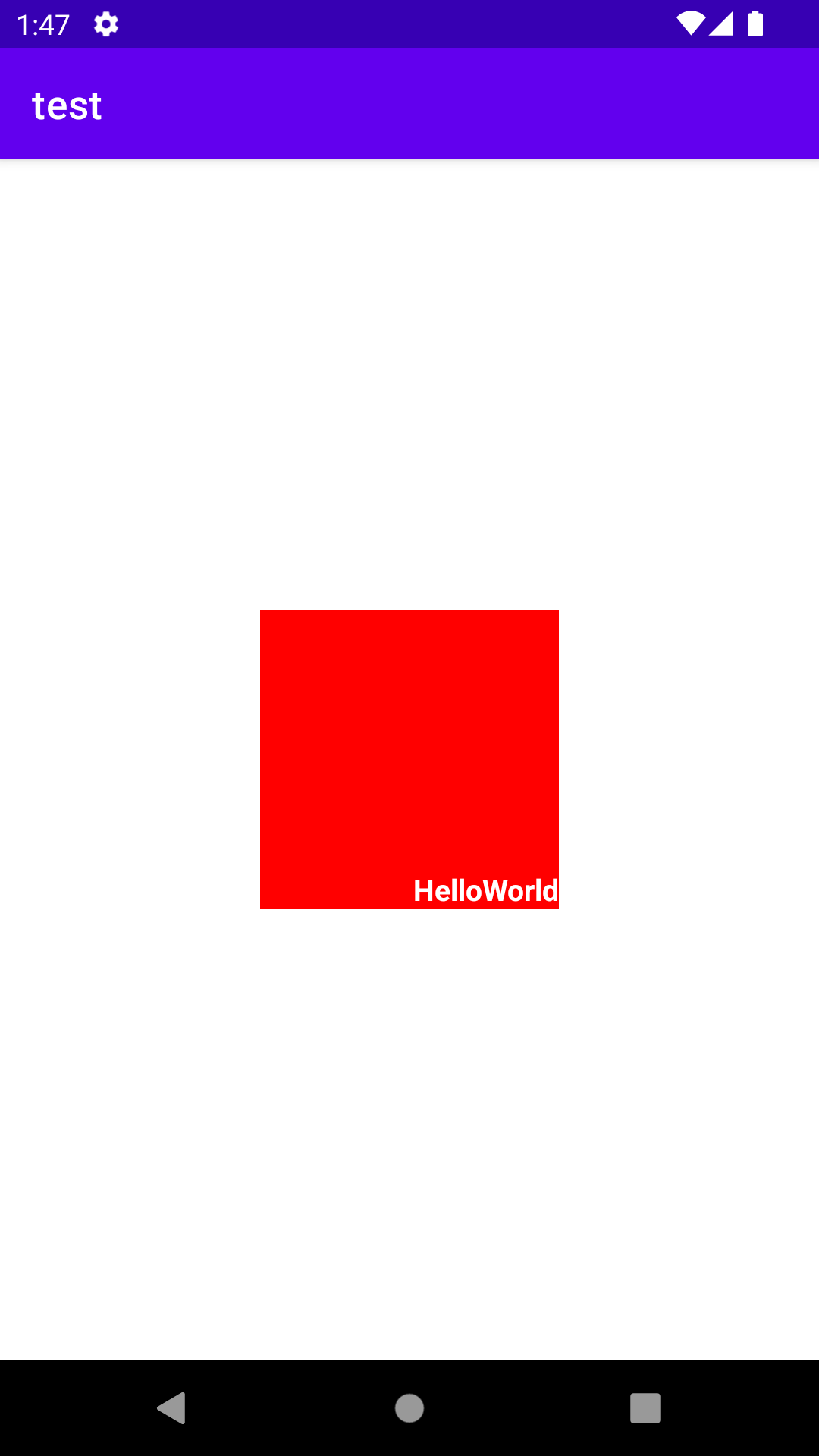

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:gravity="center">

    <TextView
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:background="#FF0000"
        android:textSize="15dp"
        android:textStyle="bold"
        android:textColor="#FFFFFF"
        android:text="HelloWorld"
        android:gravity="right|bottom" />

</LinearLayout>

LinearLayout , gravity 속성 예제2



---

RelativeLayout

- 상대 위치로 배치



- 상대 뷰의 위치를 기준으로 정렬하는 레이아웃

    ▶android:layout_above: 기준 뷰의 위쪽에 배치

    ▶android:layout_below: 기준 뷰의 아래쪽에 배치

    ▶android:layout_toLeftOf: 기준 뷰의 왼쪽에 배치

    ▶android:layout_toRightOf: 기준 뷰의 오른쪽에 배치



- 상대 뷰의 어느 쪽에 맞춰서 정렬할지를 정하는 속성

    ▶android:layout_alignTop: 기준 뷰와 위쪽을 맞춤

    ▶android:layout_alignBottom: 기준 뷰와 아래쪽을 맞춤

    ▶android:layout_alignLeft: 기준 뷰와 왼쪽을 맞춤

    ▶android:layout_alignRight: 기준 뷰와 오른쪽을 맞춤

    ▶android:layout_alignBaseline: 기준 뷰와 텍스트 기준선을 맞춤



- 상위 레이아웃을 기준으로 맞춤 정렬하는 속성

    ▶android:layout_alignParentTop: 부모의 위쪽에 맞춤

    ▶android:layout_alignParentBottom: 부모의 아래쪽에 맞춤

    ▶android:layout_alignParentLeft: 부모의 왼쪽에 맞춤

    ▶android:layout_alignParentRight: 부모의 오른쪽에 맞춤

    ▶android:layout_centerHorizontal: 부모의 가로 방향 중앙에 맞춤

    ▶android:layout_centerVertical: 부모의 세로 방향 중앙에 맞춤

    ▶ android:layout_centerInParent: 부모의 가로·세로 중앙에 맞춤

---

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ImageView
        android:id="@+id/testImage"
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:src="@drawable/mallang"
        android:padding="10dp"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textColor="#B6B6B6"
        android:text="Hahee"
        android:layout_toRightOf="@+id/testImage"/>

</RelativeLayout>

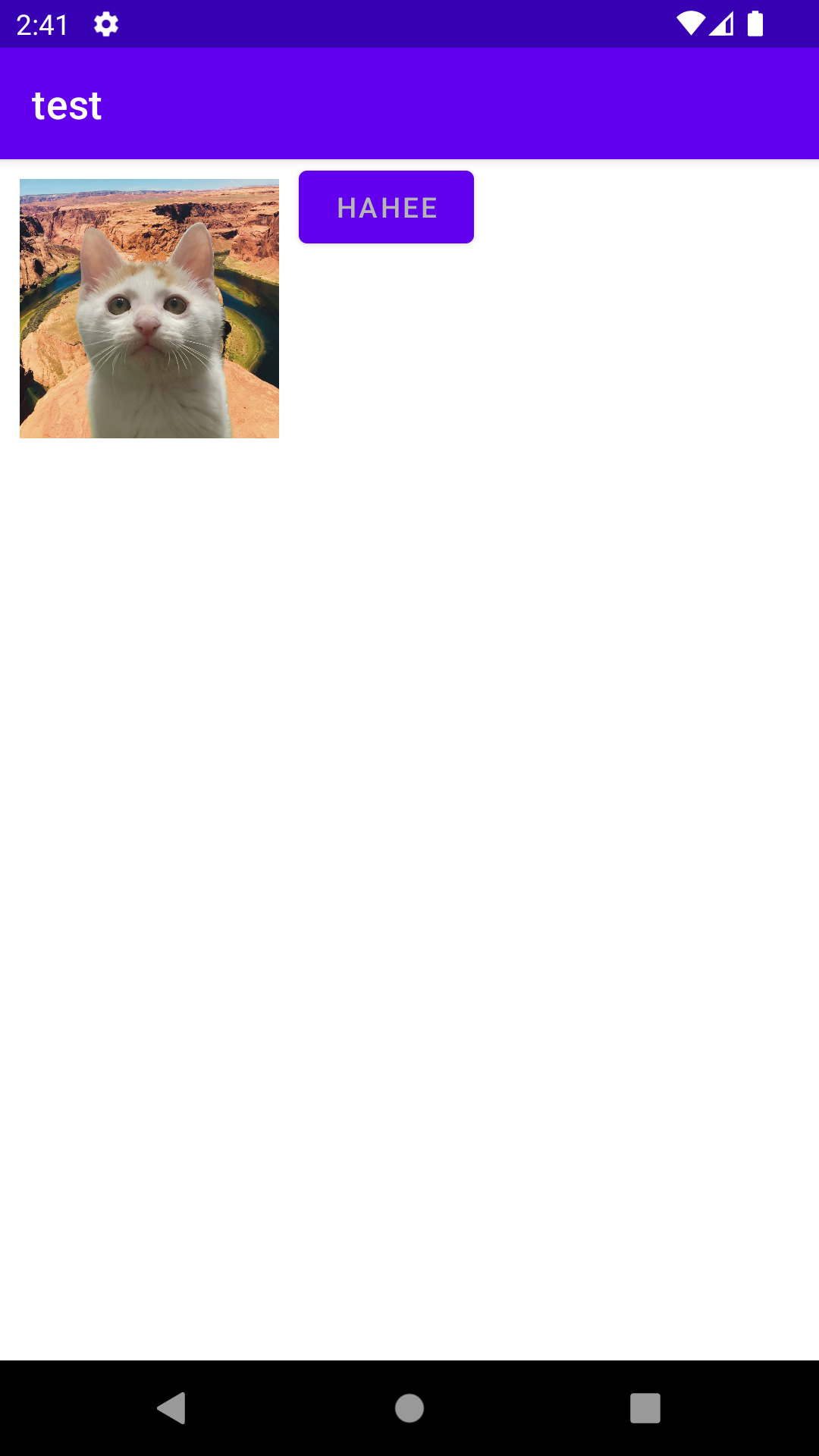

RelativeLayout 배치 규칙 예제

---

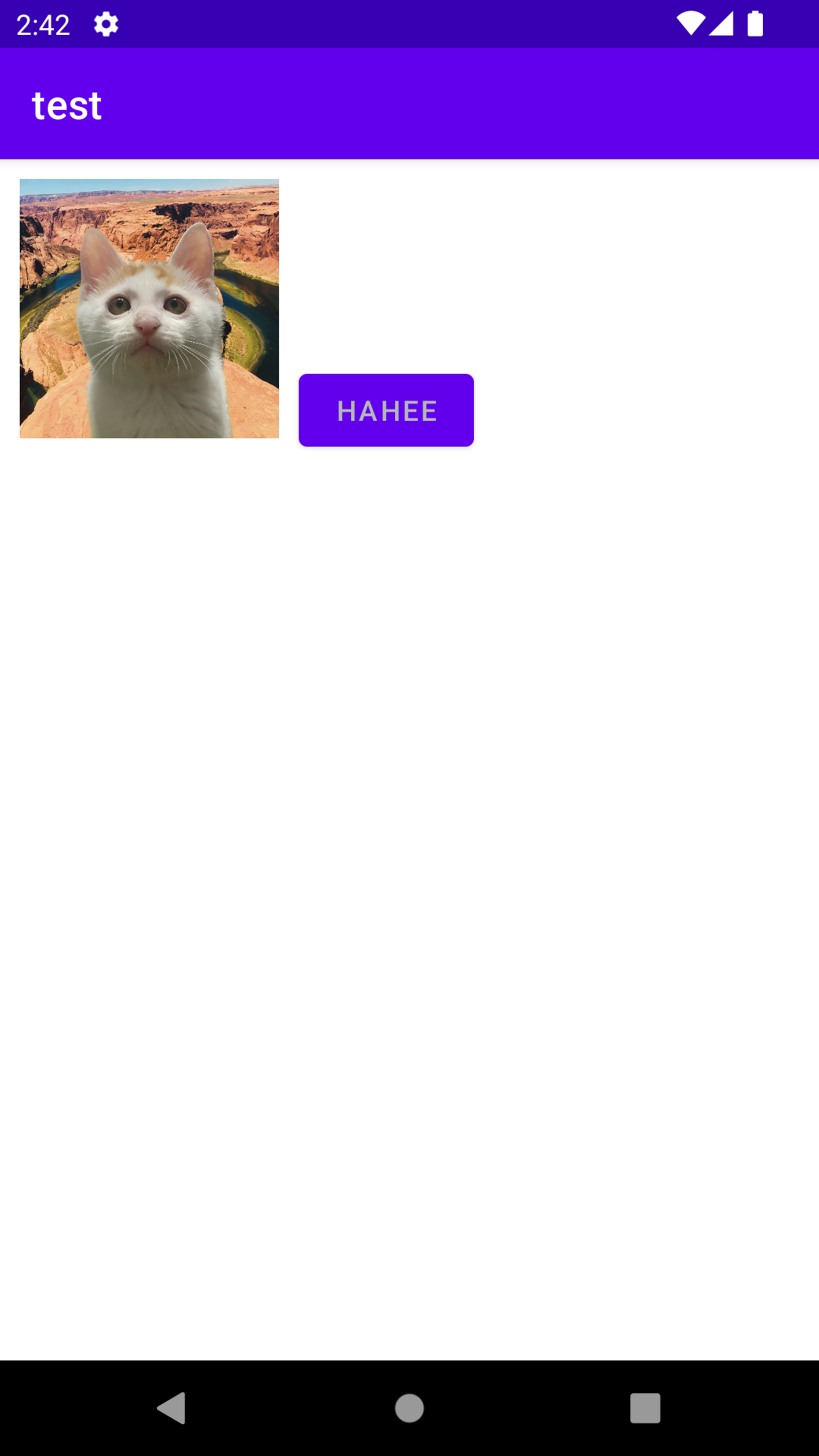

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ImageView
        android:id="@+id/testImage"
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:src="@drawable/mallang"
        android:padding="10dp"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textColor="#B6B6B6"
        android:text="Hahee"
        android:layout_toRightOf="@+id/testImage"
        android:layout_alignBottom="@+id/testImage"/>

</RelativeLayout>

맞춤 정렬하는 align 속성 예제

---

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ImageView
        android:id="@+id/testImage"
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:src="@drawable/mallang"
        android:padding="10dp"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textColor="#B6B6B6"
        android:text="Hahee"
        android:layout_alignBottom="@+id/testImage"
        android:layout_alignParentRight="true" />

</RelativeLayout>

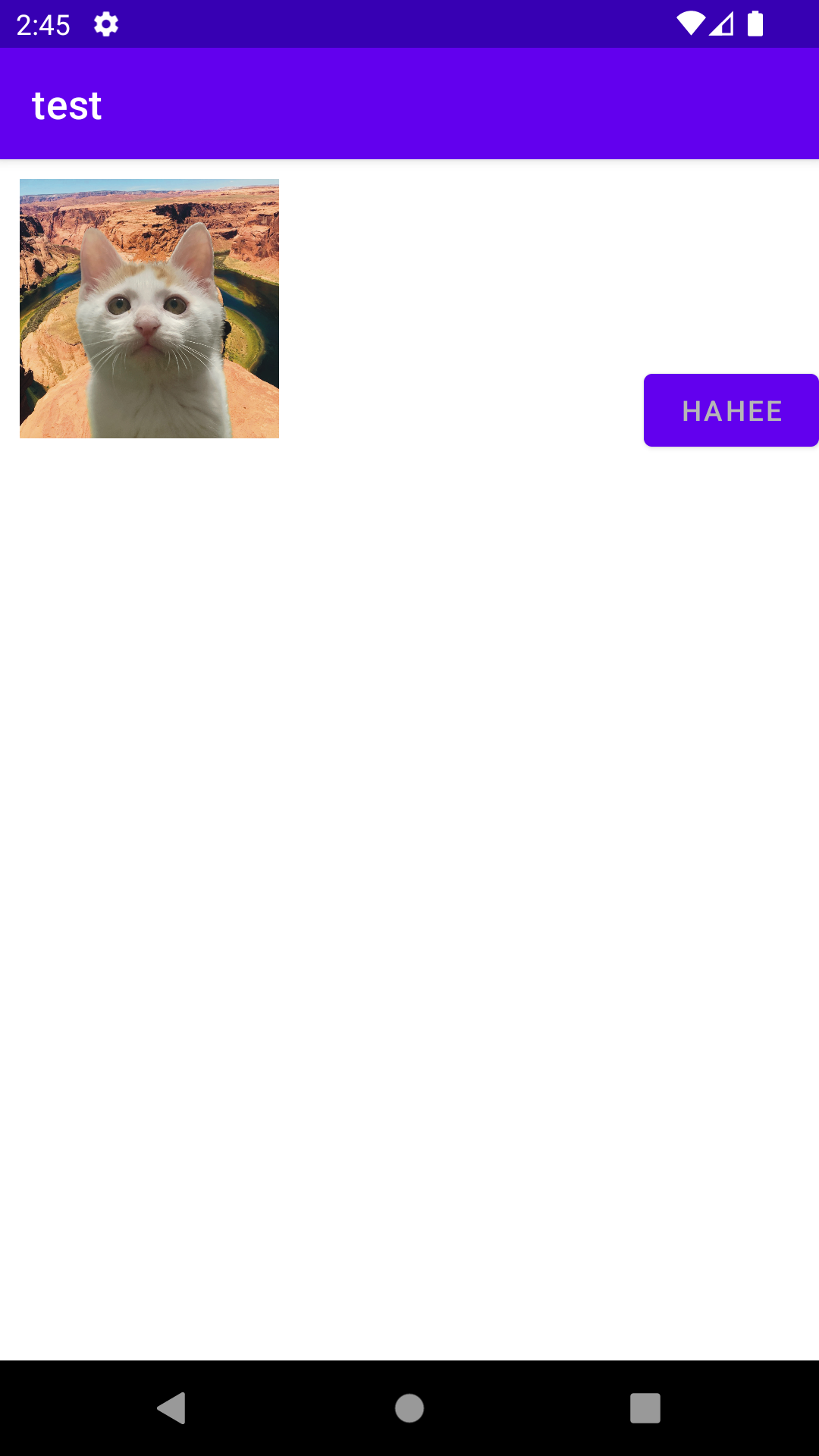

레이아웃을 기준으로 맞춤 정렬하는 속성에 대한 예제

---

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
        android:id="@+id/btn1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:backgroundTint="#505050"
        android:layout_marginTop="10dp"
        android:text="Yang Hahee" />

    <ImageView
        android:id="@+id/testImage"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:src="@drawable/mallang"
        android:layout_toRightOf="@+id/btn1"
        android:layout_alignBaseline="@+id/btn1"
        android:padding="10dp" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Yang Hahee"
        android:layout_toRightOf="@+id/btn1"
        android:layout_alignParentBottom="true" />

</RelativeLayout>

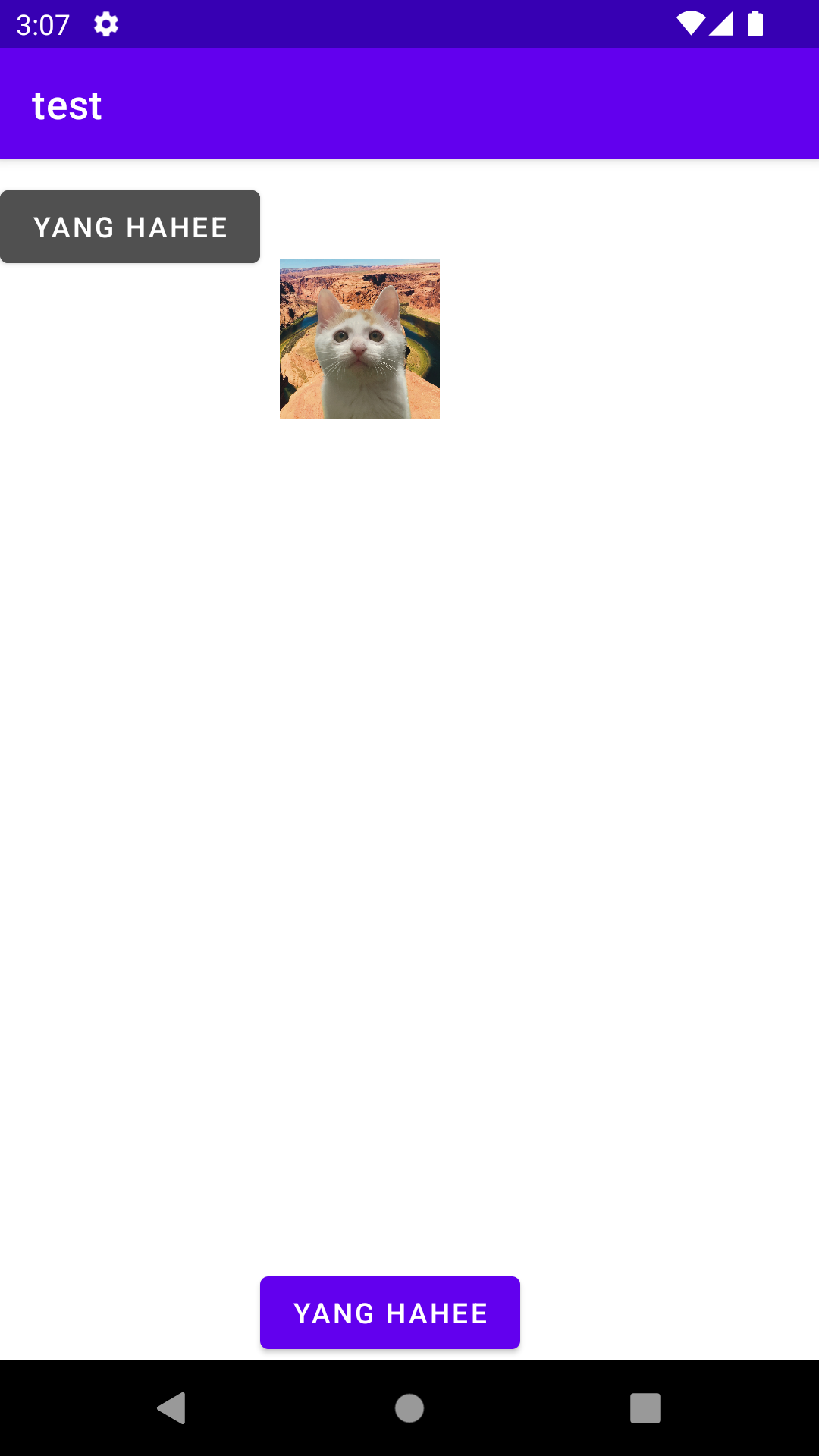

테스트



---

FrameLayout

- 겹쳐서 배치



- 카드를 쌓듯이 뷰를 추가한 순서대로 위에 겹쳐서 계속 출력하는 레이아웃

- 대부분 뷰의 표시 여부를 설정하는 visibility 속성을 함께 사용

---





---

GridLayout

- 표 형태로 배치



- 테이블 화면을 만드는 레이아웃

- orientation 속성으로 가로나 세로 방향으로 뷰를 나열

- 줄바꿈을 자동으로 해줍니다.

    ▶orientation: 방향 설정

    ▶rowCount: 세로로 나열할 뷰 개수

    ▶columnCount: 가로로 나열할 뷰 개수



- 특정 뷰의 위치 조정하기

    ▶layout_row: 뷰가 위치하는 세로 방향 인덱스

    ▶layout_column: 뷰가 위치하는 가로 방향 인덱스



- 특정 뷰의 크기 확장하기

    ▶layout_gravity 속성을 이용



- 열이나 행 병합하기

    ▶layout_columnSpan: 가로로 열 병합

    ▶layout_rowSpan: 세로로 행 병합

---

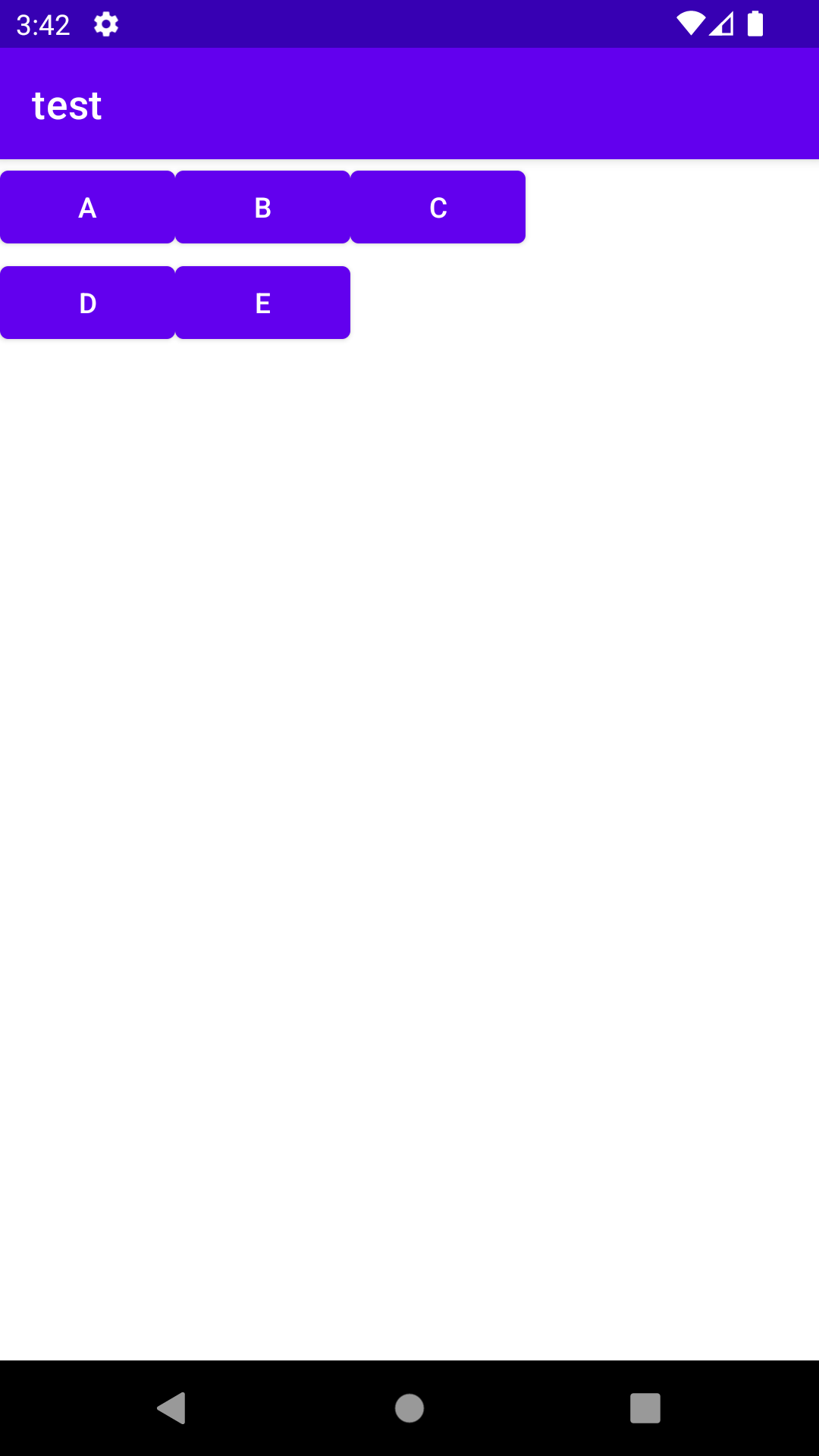

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    android:columnCount="3" >

    <Button android:text="A" />
    <Button android:text="B" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button android:text="E" />

</GridLayout>

GridLayout 배치규칙 예제1

---

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:rowCount="3" >

    <Button android:text="A" />
    <Button android:text="B" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button android:text="E" />

</GridLayout>

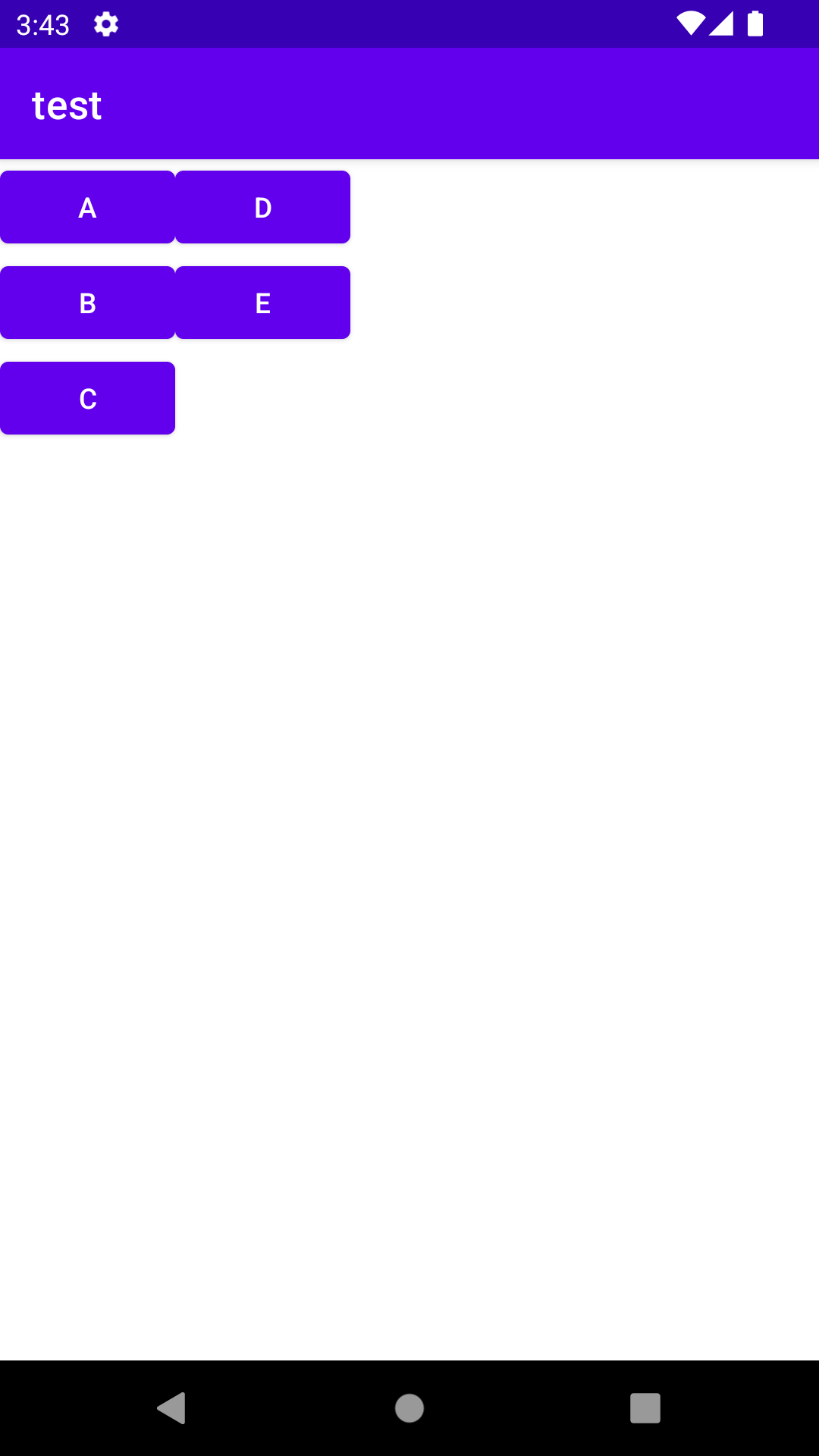

GridLayout 배치규칙 예제2

---

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    android:columnCount="3" >

    <Button android:text="A" />
    <Button android:text="B" />
    <Button android:text="C"
        android:layout_row="1"
        android:layout_column="1" />
    <Button android:text="D" />
    <Button android:text="E" />

</GridLayout>

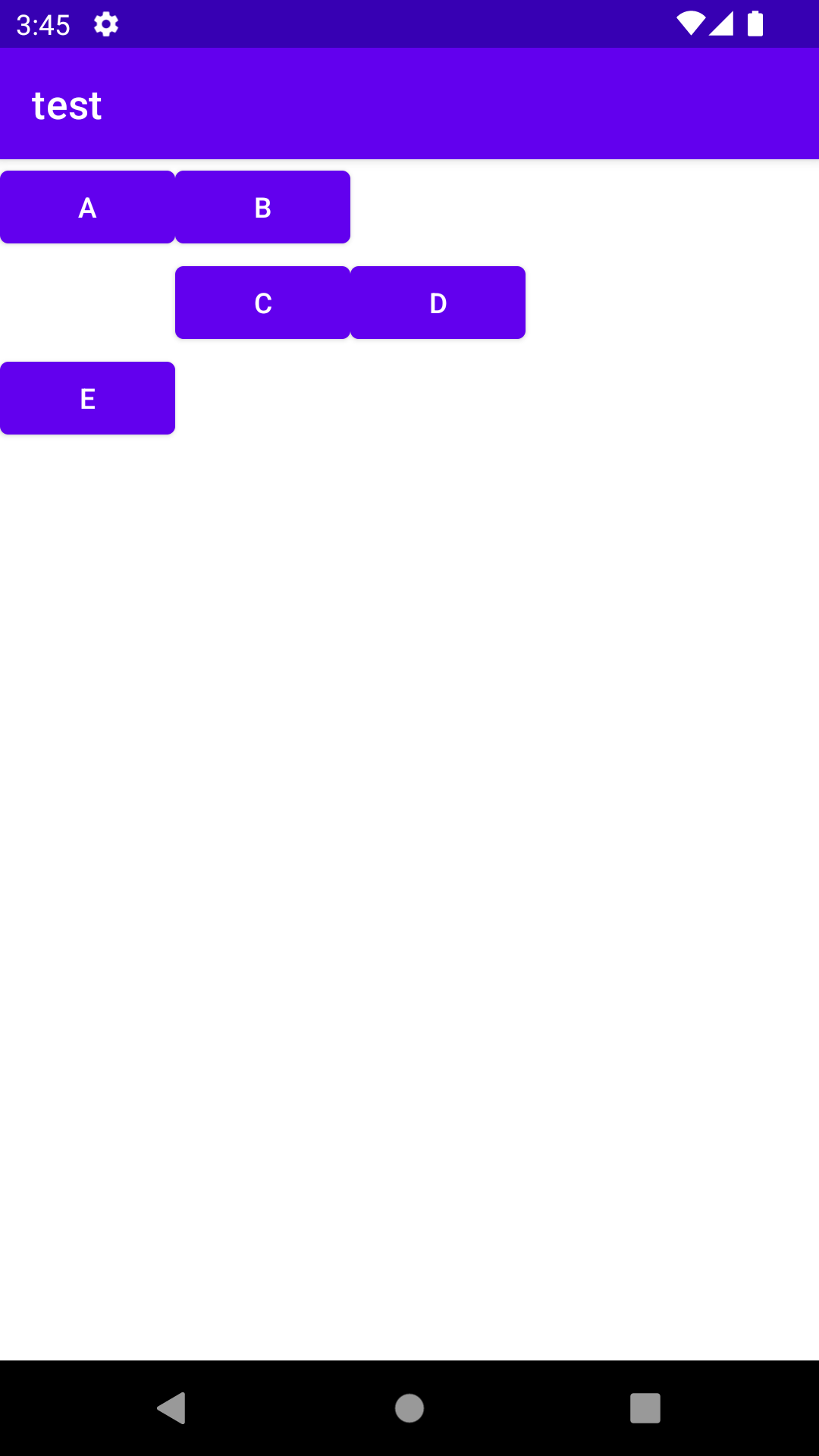

grid layout &layout_row, layout_column 뷰 위치 조정 예제

---

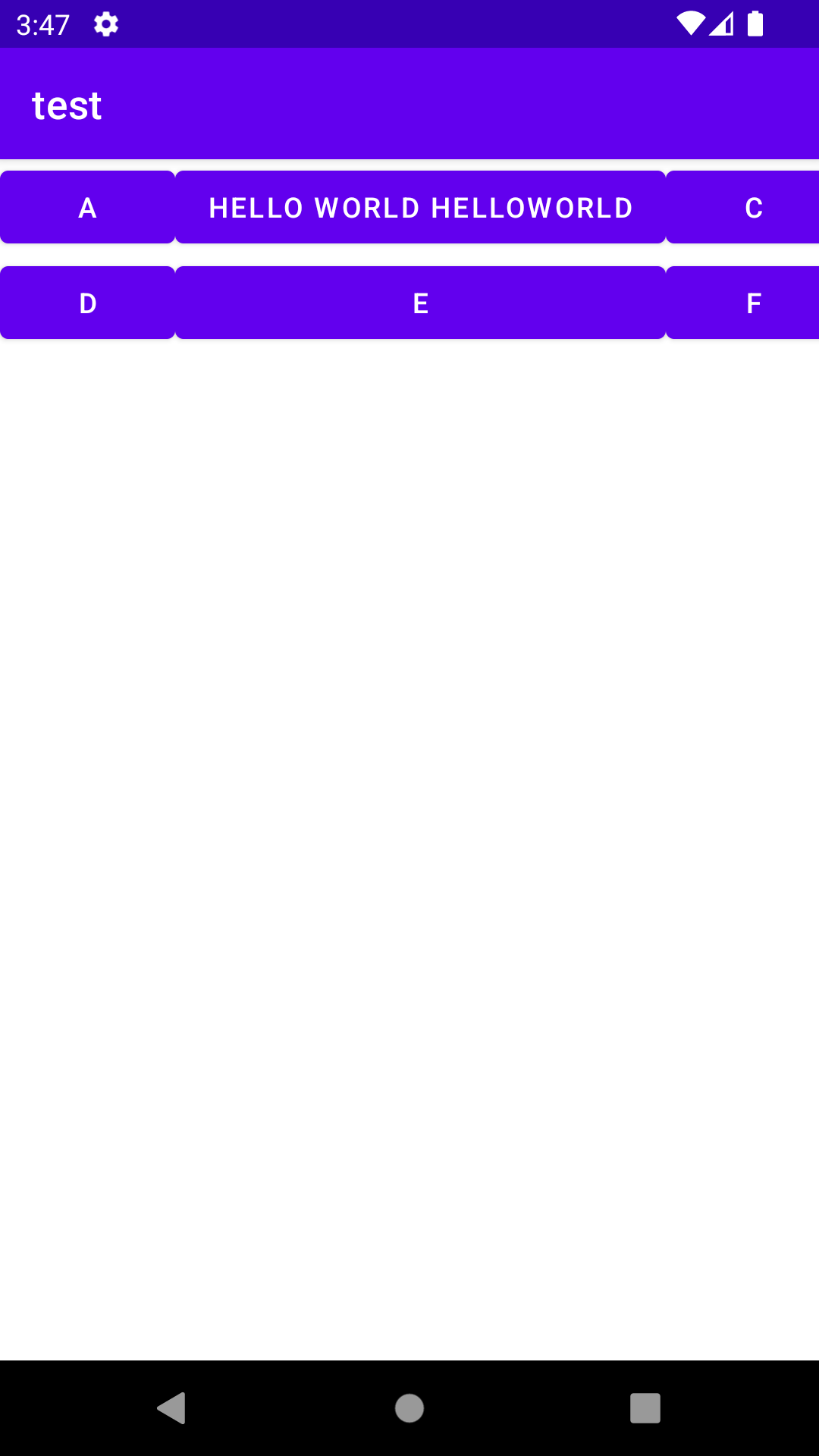

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    android:columnCount="3" >

    <Button android:text="A" />
    <Button android:text="HELLO WORLD HELLOWORLD" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button android:text="E"
        android:layout_gravity="fill_horizontal" />
    <Button android:text="F" />

</GridLayout>

grid layout & layout_gravity 속성 특정 뷰의 크기 확장 예제1

---

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    android:columnCount="3" >

    <Button android:text="A" />
    <Button android:text="HELLO WORLD HELLOWORLD" />
    <Button android:text="C" />
    <Button android:text="D" />
    <Button android:text="E" />
    <Button android:text="F"
        android:layout_row="1"
        android:layout_column="1"
        android:layout_gravity="right" />

</GridLayout>

grid layout & layout_gravity 속성 특정 뷰의 크기 확장 예제2

---



grid layout 열이나 행 병합 layout_columnSpan, layout_rowSpan 예제



---

ConstraintLayout

- 계층 구조로 배치
